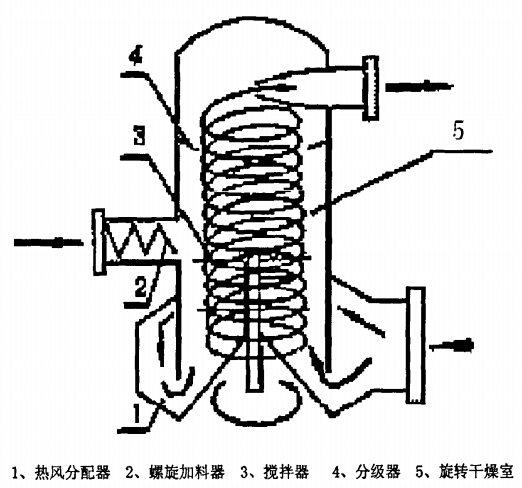

干燥機的構造：旋轉閃蒸干燥機如下圖所示，主要由熱風分配器、螺旋加料器、攪拌器、分級器、旋轉干燥室等幾部分組成。
　　
　　閃蒸干燥機干燥室底部設置倒錐體結構，其外圓環為熱風分配器，與熱風入口相連，熱風與此以圓環狀分布在筒體外周，從簡體底部狹縫以切線方向進入流化段形成旋轉風場。環隙尺寸是直接影響干燥機工作狀況的主要參數。倒錐體結構，可使熱風流通截面自下而上不斷交大，底部氣速相對較大，上部氣速相對較小，從而保證了下部的大顆粒處于流化狀態的同時，上部的小顆粒也外于流化狀態。另外，倒錐體結構還縮小了攪拌軸懸臂部分的長度，增加了運轉的可靠性，還可有效地防止軸在高溫區工作的惡劣狀況，從而延長軸承的使用壽命。
　　
　　流化段內設有攪拌器，用來破碎、混合物料，使熱風和物料充分接觸并保證粒子在干燥室高溫區停留時間為^短，為防止物料在攪拌器作用下拋向四壁，粘結在四壁上出現“結巴”現象，會導致不能正常操作，攪拌齒上安裝刮板，并與室底及器壁都有微小間隙，可以保證物料在與器壁粘結牢固之前便將其剝落。另外，攪拌轉數也應合理選擇，其轉速的常規范周為50-500轉／分。攪拌軸與閃蒸干燥機底部有良好的密封裝置。
　　
　　干燥室頂部的分級器是一個有一定的角度的帶孔園形板，。分級器的作用主要是將顆粒較大、還沒有干燥的物料分離擋下，以繼續進行干燥，從而保證滿足產品粒度分布窄、濕含量均勻一致的要求。分級器孔徑大小和高度決定干品粒度，當高度一定時，孔徑越小其產品的粒度越細。
